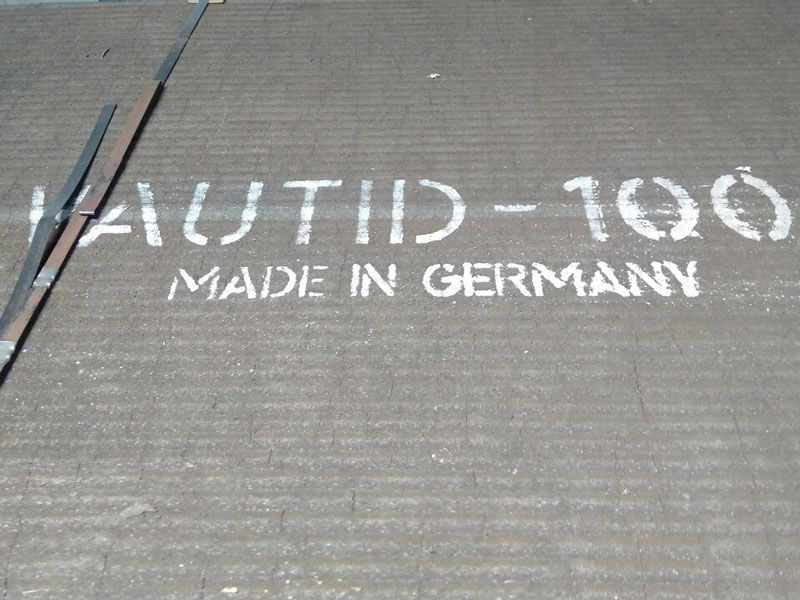

THÉP CHỐNG MÀI MÒN VAUTID 100

Tấm thép chống mài mòn thường được chế tạo trong điều kiện khi cán. Những sản phẩm thép tấm đã được phát triển đặc biệt cho tuổi thọ dài trong điều kiện khắc nghiệt. Các sản phẩm phù hợp cho nhiều ứng dụng trong các lĩnh vực như khai thác / khai thác đá, băng tải, xử lý vật liệu và xây dựng, và vận chuyển đất. Các nhà thiết kế và vận hành nhà máy chọn thép tấm chịu mài mòn khi cố gắng kéo dài tuổi thọ của các bộ phận quan trọng và giảm trọng lượng của mỗi đơn vị đưa vào phục vụ.


CÔNG TY TNHH XUẤT NHẬP KHẨU THÉP ALS là nhà nhập khẩu và phân phối các loại thép chống mài mòn. Các sản phẩm của chúng tôi nhập từ nhiều nhà cung cấp hàng đầu trên thế giới, như XAR, HARDOX, VAUTID...để có thể đáp ứng đầy đủ nhu cầu của Quý khách

CÔNG TY TNHH XUẤT NHẬP KHẨU THÉP ALS chuyên Nhập khẩu các loại Thép chịu mài mòn cao như: Hardox, Xar,Mn, Kn, Nr, 65ge, 65mn, 65g. Được nhập khẩu trực tiếp từ Thụy Điển , Đức, Trung Quốc.

Thép đặc chủng là một loại thép chịu mài mòn tốt, ngăn chặn sự ăn mòn khí quyển lạnh và quá trình oxy hóa nóng (660°C). Nó cũng có sức đề kháng tốt với các sản phẩm hóa chất

Tính chất cơ học  Thép Tấm Chịu Mài Mòn hardox 400

Độ dày	Độ cứng(HBW)	Độ dẻo
(mm)	Min - max	(Mpa)
3 - 130	370 - 430	1000

Thành phần hóa học Thép Tấm Chịu Mài Mòn hardox 450

Hardox 450	C	Si	Mn	P	S	Cr	Ni	Mo	B	CEV	CET
Độ dày mm	max %	max %	max %	max %	max %	max %	max %	max %	max %	typv	typv
3 -8	0.19	0.7	1.6	0.025	0.01	0.25	0.25	0.25	0.004	0.41	0.3
8 -20	0.21	0.7	1.6	0.025	0.01	0.5	0.25	0.25	0.004	0.47	0.34
(20)-40	0.23	0.7	1.6	0.025	0.01	1.0	0.25	0.25	0.004	0.57	0.37
40 -50	0.23	0.7	1.6	0.025	0.01	1.40	0.25	0.6	0.004	0.59	0.36
50 -80	0.26	0.7	1.6	0.025	0.01	1.40	1.0	0.6	0.004	0.72	0.41

​Tính chất cơ lý

TÍNH CHẤT CƠ LÝ Phôi Thép Tấm Chịu Mài Mòn HARDOX 450
Mác thép	TÍNH CHẤT CƠ LÝ			Độ cứng HBW	THỬ NGHIỆM MÁY DẬP CHỮ V
Hardox 450	Giới hạn chảy	Giới hạn đứt	Độ dãn dài		Nhiệt độ	Theo chiều dài
	Min MPa	MPa	Min	425-475	-40	J
	1200	1400	10%			40

Thành phần hóa học Thép Tấm Chịu Mài Mòn Hardox 500: ( Max % )



Mác thép	C	Si	Mn	P	S	Cr	Ni	Mo	B
	max	max	max	max	max	max	max	max	max
	%	%	%	%	%	%	%	%	%
Hardox 500	0.3	0.7	1.6	0.25	0.01	1.5	1.5	0.6	0.005

Tính chất cơ lý Thép Tấm Chịu Mài Mòn Hardox 500:

Mác thép	Độ dày(mm)	Độ dẻo MPa	Độ bền kéo MPa	Độ dãn dài %	Độ cứng HBW
Hardox 500	4-32	1250	1400	10	470 - 530
	32 - 103	1250	1400	8	450 - 540

Thép chịu mài mòn Xar gồm có 5 lớp: XAR300, XAR400 , XAR450,  XAR 500, XAR600

Thành phần hóa học của Thép Tấm Chịu Mài Mòn XAR300, XAR400, XAR450, XAR500, XAR600

Mác thép	Thành phần hóa học
	C	Si	Mn	P	S	Cr	Mo	B	Ni
XAR 300	≤ 0.22	≤ 0.65	≤ 1.50	≤ 0.025	≤ 0.025	≤ 1.20	≤ 0.30	≤ 0.005
XAR 400	≤ 0.20	≤ 0.80	≤ 1.50	≤ 0.025	≤ 0.010	≤ 1.00	≤ 0.50	≤ 0.005
XAR 450	≤ 0.22	≤ 0.80	≤ 1.50	≤ 0.025	≤ 0.010	≤ 1.30	≤ 0.50	≤ 0.005
XAR 500	≤ 0.28	≤ 0.80	≤ 1.50	≤ 0.025	≤ 0.010	≤ 1.00	≤ 0.50	≤ 0.005
XAR 600	≤ 0.40	≤ 0.80	≤ 1.50	≤ 0.025	≤ 0.010	≤ 1.50	≤ 0.50	≤ 0.005	≤ 1.50

Tính năng cơ học Thép

Mác thép	Tính năng cơ học
	Độ bền kéo (Mpa)	Giới hạn chảy (Mpa)	Độ cứng (HBW)
XAR 300	1110	760	≤ 270
XAR 400	1250	1000	370-430
XAR 450	1400	1200	420-480
XAR 500	1600	1300	470-530
XAR 600	2000	1700	>550

Thép Tấm Chịu Mài Mòn AR gồm có 5 lớp: AR300 , AR400, AR450, AR500, AR600

Thành phần hóa học của tấm thép chịu mài mòn

Cấp	C	Si	Mn	P	S	Cr	Ni	Mo	B
AR500	0,30	0,7	1,70	0,025	0,015	1,00	0,70	0,50	0,005
AR450	0,26	0,7	1,70	0,025	0,015	1,00	0,70	0,50	0,005
AR400	0,25	0,7	1,70	0,025	0,015	1,50	0,70	0,50	0,005
AR300	0,18	0,7	1,70	0,025	0,015	1,50	0,40	0,50	0,005

Thép Tấm Chịu Mài Mòn

Thành phần hóa học (%) của thép chống mài mòn

Lớp thép	C	Si	Mn	P	S	Cr	Mo	B	N	H	Trần
NM360 / NM400	.200,20	.400,40	.501,50	≤0.012	.000,005	.350,35	30.30	.000,002	.000,005	.000.00025	.50,53
NM450	.220,22	.600,60	.501,50	≤0.012	.000,005	.80,80	30.30	.000,002	.000,005	.000.00025	.60,62
NM500	30.30	.600,60	≤1.00	≤0.012	.000,002	≤1.00	30.30	.000,002	.000,005	.0000.0002	.650,65
NM550	.350,35	.400,40	≤1,20	.0.010	.000,002	≤1.00	30.30	.000,002	≤0,0045	.0000.0002	.70,72

Tính chất cơ học của thép chống mài mòn

Lớp thép	Sức mạnh năng suất / MPa	Độ bền kéo / MPa	Độ giãn dài A 50 /%	Hardess (Brinell) HBW10 / 3000	Tác động / J -20 ℃
NM360	≥900	≥1050	≥12	320-390	≥21
NM400	50950	001200	≥12	380-430	≥21
NM450	≥1050	≥1250	≥7	420-480	≥21
NM500	001100	≥1350	≥6	70470	≥17
NM550	-	-	-	303030
